折流板顾名思义是用来改变流体流向的板，常用于管壳式换热器设计壳程介质流道，根据介质性质和流量以及换热器大小确定折流板的多少。折流板被设置在壳程，它既可以提高传热效果，还起到支撑管束的作用。折流板有弓形和圆盘-圆环形两种，弓形折流板有单弓形、双弓形和三弓形三种

    弓形折流板缺口高度应使流体通过缺口时与横过管束时的流速相近，缺口大小用切去的弓形弦高占圆筒内直径的百分比来确定，单弓形折流板缺口如图，缺口弦高h值，宜取0.2~0.45倍的圆筒内直径。 弓形折流板的缺口可按图所示，切在管排中心线以下，或切于两排管孔的小桥之间。

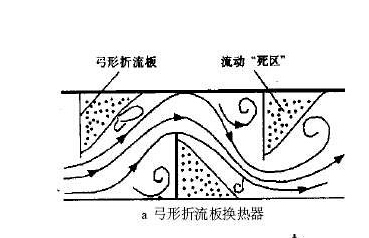

    折流板是提高换热器工效的重要部件。传统换热器中最普遍应用的是弓形折流板，由于存在阻流与压降大、有流动滞死区、易结垢、传热的平均温差小、振动条件下易失效等缺陷，近年来逐渐被螺旋折流板所取代。理想的螺旋折流板应具有连续的螺旋曲面。由于加工困难，目前所采用的折流板，一般由若干个1/4的扇形平面板替代曲面相间连接，形成近似的螺旋面。在折流时，流体处于近似螺旋流动状态。相比于弓形折流板，在相同工况下，这样的折流板（被称为非连续型螺旋折流板）可减少压降45%左右，而总传热系数可提高20%～30%，在相同热负荷下，可大大减小换热器尺寸。

    虽然非连续螺旋折流板的加工技术比较成熟，在石化行业也已得到推广应用，但仍存在诸多不足之处。例如，扇形板连接处成非光滑的锐角过渡，对轴向运动的流体存在反压，流体通过时的突然转向会造成能量损失，在螺旋角较大时能耗更严重；相邻两片扇形板空间对接时，必须附加角接板才能填补缝隙，既费工又废料，又增大了流体的阻力。相比之下，具有理想螺旋曲面的连续型螺旋折流板有着更好的传热与流动特性，但在实际应用时必须首先解决其加工难题。经过多年潜心研究，终于成功制作出连续螺旋折流板换热器。详情请登陆www.ni-base.com查询更多资料。欢迎交流。

    螺旋折流板换热器基本原理及折流板形式

    螺旋折流板换热器的提出基于这样一种思想:通过改变壳侧折流板的布置 ,使壳侧流体呈连续的螺旋状流动.因此 ,理想的折流板布置应该为连续的螺旋曲面.但是 ,螺旋曲面加工困难 ,而且换热管与折流板的配合也较难实现.考虑到加工上的方便 ,采用一系列的扇形平面板(称之为螺旋折流板)替代曲面相间连接 ,在壳侧形成近似螺旋面 ,使壳侧流体产生近似连续螺旋状流动.一般来说 ,出于加工方面的考虑 ,一个螺距取 2～4 块折流板 ,相邻折流板之间有连续搭接和交错搭接两方式 ,按流道又可分为单螺旋和双螺旋两种结构.
