弓形折流板缺口高度应使流体通过缺口时与横过管束时的流速相近，缺口大小用切去的弓形弦高占圆筒内直径的百分比来确定，单弓形折流板缺口如图，缺口弦高h值，宜取0.2~0.45倍的圆筒内直径。 弓形折流板的缺口可按图所示，切在管排中心线以下，或切于两排管孔的小桥之间。

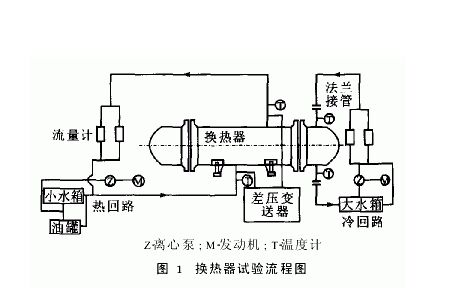

折流板顾名思义是用来改变流体流向的板，常用于管壳式换热器设计壳程介质流道，根据介质性质和流量以及换热器大小确定折流板的多少。折流板被设置在壳程，它既可以提高传热效果，还起到支撑管束的作用。折流板有弓形和圆盘-圆环形两种，弓形折流板有单弓形、双弓形和三弓形三种
固定管板式折流板换热器的两端应留出足够的空间以便能抽出和更换管子。并且，用机械法清洗管内时。两端都可以对管子进行刷洗操作。U形管式换热器的固定头盖应留出足够的空间以便抽出管束，也可在其相对的一端留出足够的空间以便能拆卸壳体。焊接式板式换热器
混合式折流板换热器是通过冷、热流体的直接接触、混合进行热量交换的换热器，又称接触式换热器。由于两流体混合换热后必须及时分离，这类换热器适合于气、液两流体之间的换热。例如，化工厂和发电厂所用的凉水塔中，热水由上往下喷淋，而冷空气自下而上吸入，在填充物的水膜表面或飞沫及水滴表面，热水和冷空气相互接触进行换热，热水被冷却，冷空气被加热，然后依靠两流体本身的密度差得以及时分离。
间壁式折流板换热器的冷、热流体被固体间壁隔开，并通过间壁进行热量交换的换热器，因此又称表面式换热器，这类换热器应用最广。钎焊式板式换热器
间壁式换热器根据传热面的结构不同可分为管式、板面式和其他型式。管式折流板换热器以管子表面作为传热面，包括蛇管式换热器、套管式换热器和管壳式换热器等；板面式折流板换热器以板面作为传热面，包括板式换热器、螺旋板换热器、板翅式换热器、板壳式换热器和伞板换热器等；其他型式换热器是为满足某些特殊要求而设计的换热器，如刮面式换热器、转盘式换热器和空气冷却器等。
折流板换热器的操作换热机组的构造 换热机组是一次热网与用户之间的直接桥梁，从一次热网得到热量，自动连续地转换为用户需要的生活用水及采暖用水，适用于空调（供暖供冷），采暖，生活用水（洗浴）或其他换热回路（如地板供热，工艺水冷却等）。换热机组由板式换热器、循环水泵、补水泵、过滤器、阀门、机组底座、热计量表、配电箱、电子仪表及自控系统等组成。热源的蒸汽或高温水从机组的一次侧供水口进入板式折流板换热器，二次侧的低温回水经过过滤器除污，通过循环泵也进入管式板式换热器，两种不同温度的水经过热交换，二次侧将热量输送给热用户。
折流板换热器常见问题及处理
在生产过程中，由于换热器管板受水分冲刷、气蚀和微量化学介质的腐蚀，管板焊缝处经常出现渗漏，导致水和化工材料出现混合，生产工艺温度难以控制，致使生成其它产品，严重影响产品质量，降低产品等级。
冷凝器管板焊缝渗漏后，企业通常利用传统补焊的方法进行修复，管板内部易产生内应力，且难以消除，致使其它折流板换热器出现渗漏，企业通过打压，检验设备修复情况，反复补焊、实验，2～4人需要几天时间才能修复完成，使用几个月后管板焊缝再次出现腐蚀，给企业带来人力、物力、财力的浪费，生产成本的增加。通过福世蓝高分子复合材料的耐腐蚀性和抗冲刷性，通过提前对新换热器的保护，这样不仅有效治理了新折流板换热器存在的焊缝和砂眼问题，更避免了使用后化学物质腐蚀折流板换热器金属表面和焊接点，在以后的定期维修时，也可以涂抹福世蓝高分子复合材料来保护裸露的金属；
即使使用后出现了渗漏现象，也可以通过福世蓝技术及时修复，避免了长时间的堆焊维修影响生产。正是由于此种精细化的管理，才使得换热器渗漏问题出现的概率大大降低，不仅降低了换热器的设备采购成本，更保证了产品质量、生产时间，提高了产品竞争力。
