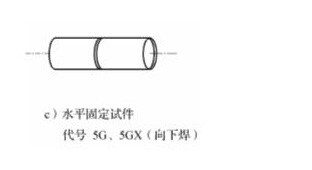

水平管固定的代号为：5G（向上焊）和 5GX（向下焊）见图。
要注意的几点：
手工焊焊工向下立焊试件考试合格后，不能免考向上立焊，反之也不可；
母材厚度 T＜13时，适用于焊件的焊缝金属厚度最大为2T（最小不限）；
母材厚度 T≥13时，适用于焊件的焊缝金属厚度最大值不限，
管材外径 D<25时，最小为D，25≤D＜76时，最小为25，D≥76.时，最小为76，三种范围的最大都不限。
试件准备：管径和厚度考虑上面所说的因素进行选择。长度为200，试件数量为三件。
施焊要求
(1)焊接操作考试前，由考试机构负责编制焊工考试代号，并且在考试机构成员、监考人员与焊工共同确认的情况下，在试件上标注焊工考试代号和考试项目代号；
(2)焊工应当按考试机构提供的焊接工艺规程（卡）焊接考试试件；
(3)考试用试件的坡口表面及两侧必须清除干净，焊条和焊剂必须按规定要求烘干，焊丝必须去除油、锈；
(4)手工焊焊工的所有考试试件，第一层焊缝长度中部附近至少有一个停弧再焊接头，焊机操作工考试时，中间不得停弧；
(5)采用不带衬垫试件进行焊接操作考试时，必须从单面焊接；
(6)焊机操作工考试时，允许加引弧板和引出板；
(7)表2中FeⅠ类钢材的试件，除管材对接焊缝试件和管板角接头试件的第一道焊缝在换焊条时允许修磨接头部位外，其他焊道不允许修磨和返修，其他材料（使用镍质焊条除外）除第一层和中间层焊道在换焊条时允许修磨接头部位外，其他焊道不允许修磨和返修；
(8)焊接操作考试时，焊件的焊接位置不得改变。管材对接焊缝和管板角接头45°固定试件，管轴线与水平面的夹角应为45°±5°，见图A-1；
(9)水平固定试件和45°固定试件，应在试件上标注焊接位置的钟点标记。定位焊缝不得在“6点”标记处，焊工在进行管材向下焊试件操作考试时，应严格按照钟点标记固定试件位置，且只能从“12点”标记处起弧，“6点”标记处收弧，其他操作应符合本条款相关要求；
(10)手工焊焊工考试板材试件厚度大于10mm时，不允许用焊接卡具或其他办法将板材试件刚性固定，但是允许试件在定位时预留反变形量，厚度小于或等于10mm的板材试件允许刚性固定；
(11)对接焊缝试件、角焊缝试件和管板角接头试件，均要求全焊透；
(12)摩擦焊焊接操作考试试件，其形式应与任一通过焊接工艺评定的试件或焊件相同；
(13)螺柱焊焊接操作考试时，应采用机动焊或自动焊焊接（手工引弧除外）；
(14)试件数量应符合表11要求，且不得多焊试件从中挑选。
