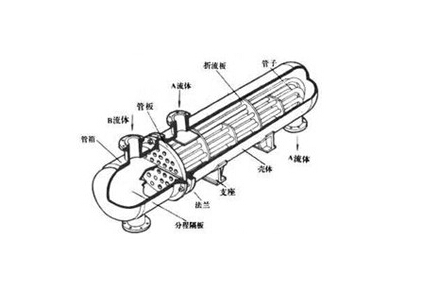

换热器（英语翻译：heat exchanger），是将热流体的部分热量传递给冷流体的设备，又称热交换器。换热器是化工、石油、动力、食品及其它许多工业生产中占有重要地位。在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用更加广泛。
换热器是一种在不同温度的两种或两种以上流体间实现物料之间热量传递的节能设备，是使热量由较高的流体传递给温度较低的流体，使流体温度达到流程规定的指标，以满足过程工艺条件的需要，同时也提高能源利用率的主要设备之一。换热器行业涉及暖通、压力容器、中水处理设备等近30多种产业，相互形成产业链条。
数据显示2010年中国换热器产业市场规模在500亿元左右，主要集中于石油、化工、冶金、电力、船舶、集中供暖、制冷空调、机械、食品、制药等领域。其中，石油化工领域仍然是换热器产业最大的市场，其市场规模为150亿元;电力冶金领域换热器市场规模在80亿元左右;船舶工业换热器市场规模在40亿元以上;机械工业换热器市场规模约为40亿元;集中供暖行业换热器市场规模超过30亿元，食品工业也有近30亿元的市场。另外，航天飞行器、半导体器件、核电常规岛核岛、风力发电机组、太阳能光伏发电多晶硅生产等领域都需要大量的专业换热器，这些市场约有130亿元的规模。
国内换热器行业在节能增效、提高传热效率、减少传热面积、降低压降、提高装置热强度等方面的研究取得了显着成绩。基于石油、化工、电力、冶金、船舶、机械、食品、制药等行业对换热器稳定的需求增长，我国换热器行业在未来一段时期内将保持稳定增长，2011年至2020年期间，我国换热器产业将保持年均10-15%左右的速度增长，到2020年我国换热器行业规模有望达到1500亿元。
换热器是将热流体的部分热量传递给冷流体，使流体温度达到工艺流程规定的指标的热量交换设备，又称热交换器。换热器作为传热设备被广泛用于锅炉暖通领域，随着节能技术的飞速发展，换热器的种类越来越多。
一、钢制暖气片的开始阶段
由于存在上述问题，再加上原材料价格上涨，购买进口材难度加大，八十年代末期，导致钢制暖气片整体质量下滑，耐用性受到用户质疑。中国钢制暖气片经历了二十多年的发展几起几落，几度沉浮，众所周知，沈丘是我国钢制暖气片发源地，中国第一片钢制柱型暖气片就诞生在沈丘，乾丰暖气片生产从一九八一年开始，当初引进德国生产技术生产，照搬外国1.5mm壁厚，生产工艺采用冲压、焊接（点焊、峰焊）、表面处理等工序。通过几年生产和用户使用，我们发现了几个问题
①、国产原材料质量赶不上日本、德国等发达国家的质量水准，材料使用国产材、国外材产品耐用性区别很大。②、由于我国暖气片采暖用水质处理不好，采用1.25mm钢板同采取1.5mm钢板生产的产品耐用性区别也很大。③、采用的焊接方法对产品的耐用性影响很大，比如气焊组装，造成原材脱碳，影响寿命，用电阻焊焊接方法组装要优于气焊组装，耐用性较好。
二、钢制暖气片发展阶段
只是发现个别问题，材质优劣影响耐用性，劣质材冲压后金相组织改变易腐蚀，手工焊、CO2保护焊焊接工艺影响耐用性，形成焊缝不均匀，焊缝与原材存有电位差，易产生电化学腐蚀，但并没有出现大的问题。我们依据公司强大的技术实力和人才实力不断改进生产工艺，加大设备投入，开发了厚壁复合式钢制暖气片、斜串片暖气片、高频焊翅片管暖气片等钢制暖气片，提高生产效率，保证产品质量，年产量逐步提高，为客户提供了舒适、美观、节能的采暖暖气片，我们划分了几大销售区域，东北、西北、华北、黄河以南四大销售区域，每个区域有中心城市办事处，逐步向中小城市辐射，形成了以点辐面的格局，产品销售形势良好，受到了顾客的好评。九十年代初期，我们根据中国采暖现状使用环境，果断采取一系列措施
①、改变用材，接触水的地方加大管壁厚度，开发壁厚2.5mm钢管系列产品。②、改变焊接工艺，采用电阻焊焊接方法。③、用表面喷塑取代原来表面喷漆工艺。我们认为钢制暖气片比铸铁暖气片重量轻，承压高、热工性能好、节材、节能、安装维护方便、易于清洁、且易实现生产的机械化、自动化，钢制暖气片比铜铝暖气片，不锈钢暖气片价格低，从国内国际市场看，钢制暖气片都是发展方向，乾丰人敏锐地意识到钢制暖气片发展的商机，看到了钢制暖气片发展的美好前景，我们果断采取加大壁厚、改变焊接工艺等措施后，产品经过十多年的使用没有出现大面积的漏水现象，措施是行之有效的。
三、钢制暖气片的快速发展时期
根据这些情况我们果断采取对策，我们采用上海宝钢生产的2.5mm优质冷轧钢板，天津大佑2.5mm厚钢管，聘请专家设计模具，改进工艺规程，减小一次拉伸量，增加冲压模具调整拉伸次数，最大限度解决了钢制暖气片耐用性问题，采用好的材质，冲压后最薄处能达2mm以上，我们从沈阳买回用了十几年的乾丰暖气片进行解剖分析，产品开始内部有锈蚀、有氧化层，但后来氧化层变成了保护层，腐蚀变得越来越慢，能满足耐用性要求，如果材质较薄（1mm）冲压后变形使用时管壁锈蚀，承压厚度变薄，时间不长就腐蚀透了。由于我们采取果断措施，率先开发的2.5mm优质冷轧钢板、2.5mm优质钢管钢制暖气片投入市场后，在国内暖气片行业独树一帜，公司取得了良好的经济效益并不断发展壮大。
![管板加工|管板加工厂家|折流板钻孔加工厂[上海镍基重工]](/upLoad/slide/month_1405/2014050516523914.png "管板加工|管板加工厂家|折流板钻孔加工厂[上海镍基重工]")
