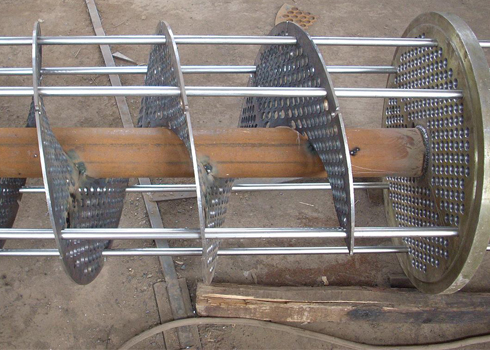

为达到逆流换热,除管程采用多管程外,壳程多采用折流档板来配合,使流体趋向于逆流换热,以提高传热系数。两种常用的折流板型式:弓形和盘-环形。
折流板间距B与换热器用途、壳程流体的流量、粘度压降有关,最小间距为20%D(壳体直径)或50mm,最大间距不超过D,板间距太小不利制造和维修,流阻也大;板间距过大则接近纵向流动,传热效果差.经验表明最佳的板间距约为D/3。
一般参考上述原则按下列数据选用B:100;150;200;300;450;600;800;1000mm。当换热器的挡板选定在检修更换换热器芯子时,折流板的挡板间距不易随意更换,以免影响传热效果。
壳程如加装纵向挡板,可使流速成倍地增加,但流阻增长更快,加上安装困难,一般尽量避免纵向挡板。横向折流板的板距合理缩小后可使流速和流程加大,流动方向不断变更,使层流附面层减薄,从而增大膜系数。
试验证明,加装横向折流板后Re>100即达湍流。因此,常使流率低、粘度大的流体通过壳程.壳程折流板常常造成流体旁路或泄漏影响传热和压降。图2给出弓形板的高对流动状况的影响。
